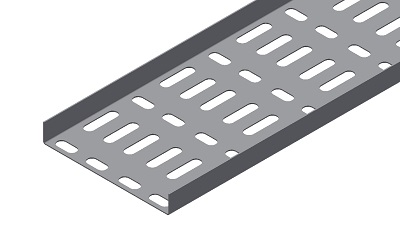

Bandeja Perforada BM

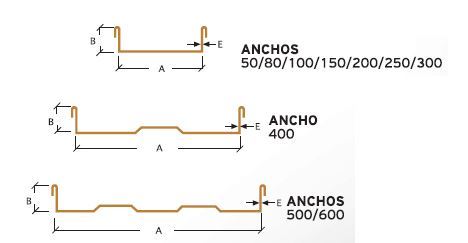

Características
 |
 |
Tramo 2 metros | |
| 50x10x0,7 | 50 | 10 | BM0510072 |
| 80x10x0,7 | 80 | 10 | BM0810072 |
| 100x15x0,7 | 100 | 15 | BM1015072 |
| 150x15x0,7 | 150 | 15 | BM1515072 |
| 200x15x0,7 | 200 | 15 | BM2015072 |
| 250x30x0,8 | 250 | 30 | BM2530082 |
| 300x30x0,8 | 300 | 30 | BM3030082 |
| 400x30x0,8 | 400 | 30 | BM4030082 |
| 500x30x1 | 500 | 30 | BM503012 |
| 600x30x1 | 600 | 30 | BM603012 |
Acabados
| Pre-galvanizado | Galvanizado en caliente | Inoxidable 304 | Inoxidable 316 |
| PG | GC | I4 | I6 |
Accesorios

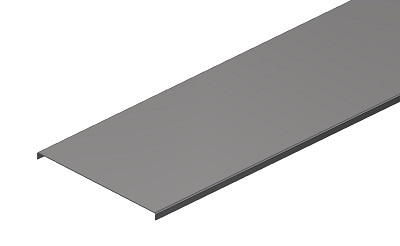

| Tapa 2 metros | |
| 50x10x0,7 | TB0510072 |
|---|---|
| 80x10x0,7 | TB0810072 |
| 100x15x0,7 | TB1015072 |
| 150x15x0,7 | TB1515072 |
| 200x15x0,7 | TB2015072 |
| 250x15x0,8 | TB2515082 |
| 300x15x0,8 | TB3015082 |
| 400x15x0,8 | TB4015082 |
| 500x15x1 | TB501512 |
| 600x15x1 | TB601512 |

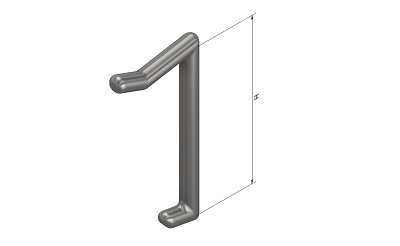

Sujección mediante grapa GTB (Inoxidable 304)
Ala de bandeja |
Código |
| 10 | - |
| 15 | GTB15 |
| 30 | GTB30 |
| Curva 90 | Curva 60 | Curva 45 | |
| 50x10x0,8 | BMC900510 | BMC600510 | BMC450510 |
|---|---|---|---|
| 80x10x0,8 | BMC900810 | BMC600810 | BMC450810 |
| 100x15x0,8 | BMC901015 | BMC601015 | BMC451015 |
| 150x15x0,8 | BMC902015 | BMC602015 | BMC452015 |
| 200x15x0,8 | BMC902015 | BMC602015 | BMC452015 |
| 250x30x1 | BMC902530 | BMC602530 | BMC452530 |
| 300x30x1 | BMC903030 | BMC603030 | BMC453030 |
| 400x30x0,8 | BMC904030 | BMC604030 | BMC454030 |
| 500x30x1 | BMC905030 | BMC605030 | BMC455030 |
| 600x30x1 | BMC906030 | BMC606030 | BMC456030 |
Las curvas pueden llevar tapa.

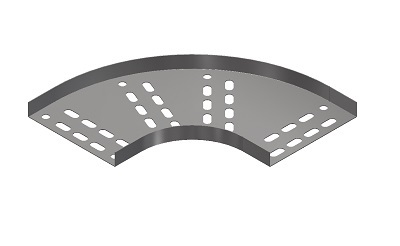

50 - 200 Curvas redondas.

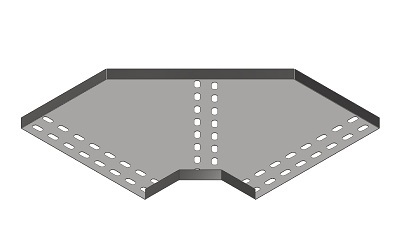

250 - 600 Curvas poligonales.
Curva 90º
| Codo Interior | Codo Exterior | Codo sin pestaña | |
| 50x10x1 | BMCI0510 | BMCE0510 | BMCVSP05 |
|---|---|---|---|
| 80x10x1 | BMCI0810 | BMCE0810 | BMCVSP08 |
| 100x15x1 | BMCI1015 | BMCE1015 | BMCVSP10 |
| 150x15x1 | BMCI1515 | BMCE1515 | BMCVSP15 |
| 200x15x1 | BMCI2015 | BMCE2015 | BMCVSP20 |
| 250x30x1 | BMCI2530 | BMCE2530 | BMCVSP25 |
| 300x30x1 | BMCI3030 | BMCE3030 | BMCVSP30 |
| 400x30x1 | BMCI4030 | BMCE4030 | BMCVSP40 |
| 500x30x1 | BMCI5030 | BMCE5030 | BMCVSP50 |
| 600x30x1 | BMCI6030 | BMCE6030 | BMCVSP60 |
Las codos pueden llevar tapa.

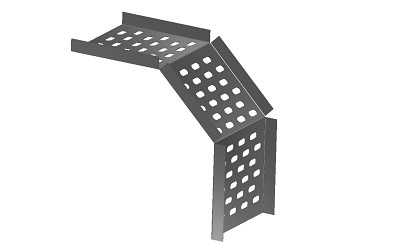

Codo Exterior

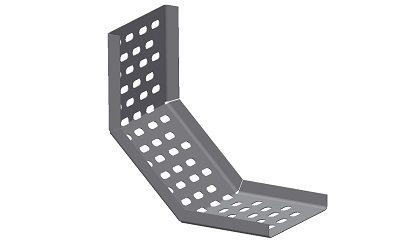

Codo Interior

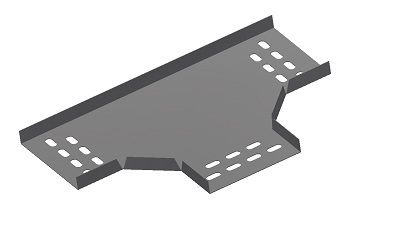

| Te | |
| 50x10x1 | BMT0510 |
|---|---|
| 80x10x1 | BMT0810 |
| 100x15x1 | BMT1015 |
| 150x15x1 | BMT1515 |
| 200x15x1 | BMT2015 |
| 250x30x1 | BMT2530 |
| 300x30x1 | BMT3030 |
| 400x30x1 | BMT4030 |
| 500x30x1 | BMT5030 |
| 600x30x1 | BMT6030 |
El accesorio TE puede llevar tapa.

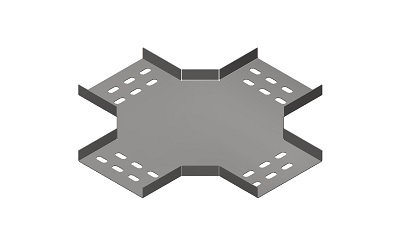

| Cruz | |
| 50x10x1 | BMK0510 |
|---|---|
| 80x10x1 | BMK0810 |
| 100x15x1 | BMK1015 |
| 150x15x1 | BMK1515 |
| 200x15x1 | BMK2015 |
| 250x30x1 | BMK2530 |
| 300x30x1 | BMK3030 |
| 400x30x1 | BMK4030 |
| 500x30x1 | BMK5030 |
| 600x30x1 | BMK6030 |
El accesorio Cruz puede llevar tapa.
| Unión | |
| Ala 10 | BG10 |
|---|---|
| Ala 15 | BG15 |
| Ala 30 | BG30 |
| - | - |
| Ala 15 | BGT15 |
| Ala 30 | BGT30 |

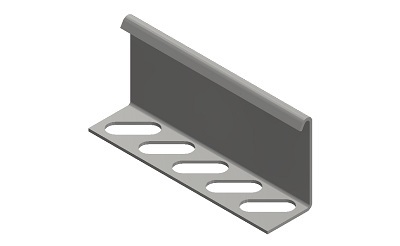

BG

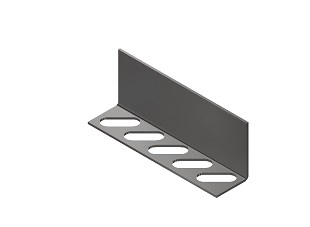

BGT
(para bandeja y accesorios con tapa)
| DE - A (Altura ala) | Reduc. Izquierdas | Reduc. Centrada | Reduc. Derechas |
| 200 - 100 (15) | BMRI201015 | BMRC201015 | BMRD201015 |
|---|---|---|---|
| 250 - 100 (30) | BMRI251030 | BMRC251030 | BMRD251030 |
| 300 - 150 (30) | BMRI301530 | BMRC301530 | BMRD301530 |
| 300 - 250 (30) | BMRI302530 | BMRC302530 | BMRD302530 |
| 400 - 200 (30) | BMRI402030 | BMRC402030 | BMRD402030 |
| 400 - 250 (30) | BMRI402530 | BMRC402530 | BMRD402530 |
| 500 - 200 (30) | BMRI502030 | BMRC502030 | BMRD502030 |
| 500 - 300 (30) | BMRI503030 | BMRC503030 | BMRD503030 |
| 600 - 300 (30) | BMRI603030 | BMRC603030 | BMRD603030 |
| 600 - 400 (30) | BMRI604030 | BMRC604030 | BMRD604030 |
Las reducciones pueden llevar tapa.

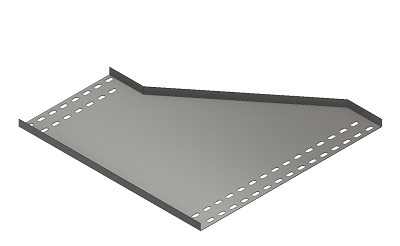

Reducción a Izquierda

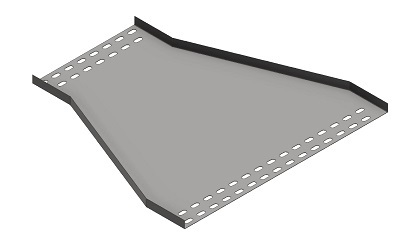

Reducción centrada

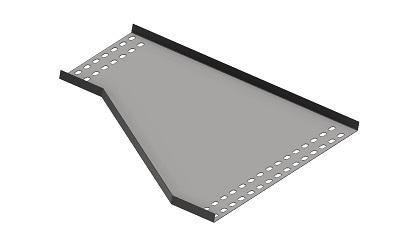

Reducción a derecha
| H | TABIQUE SEPARADOR |
|---|---|
| Ala 30 | BTS3008 |
| H | DESVÍO EN T |
| Ala 10 | BDT10 |
| Ala 15 | BDT15 |
| Ala 30 | BDT30 |

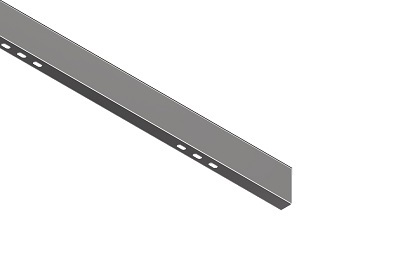

Tabique separador
Desvío en T
¿No encuentras lo que necesitas?
Si no encuentras la pieza o estructura que necesitas para tu trabajo en nuestro catálogo, ¡no te preocupes! También fabricamos piezas a medida que se ajusten a tus necesidades.
